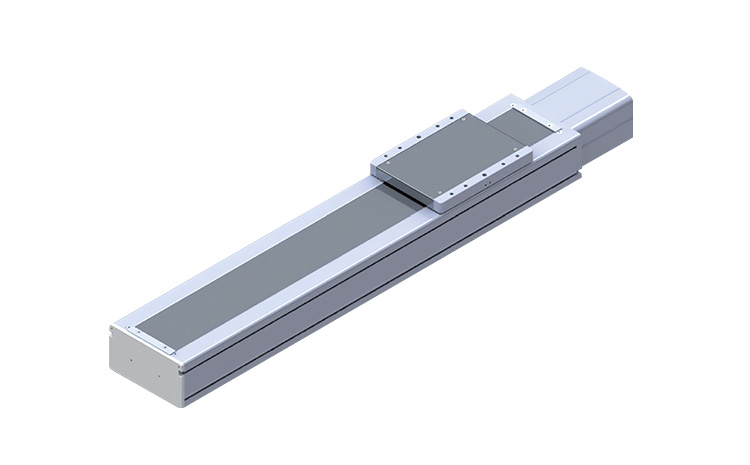

直線模組密封式絲桿
森遠達MS-BS高低溫直線模組通常由導軌、絲桿和滾珠滑塊組成，其中滾珠絲桿是其核心部件之一。滾珠絲桿采用滾珠的滾動來實現高效的線性運動傳遞，具有精度高、承載能力大、摩擦小等優點。它常被應用于需要精密定位和高速運動的機械系統中，如數控機床、自動化生產線等領域。
內容描述
————————
環境溫度-40度+80度
獨特封閉式滑臺設計能夠有效防塵能夠適應多種工作環境。
優質鋁型材外殼，表面抗氧化處理,外觀大方,抗氧化,防水防塵。
優質鋁合金滑臺最大水平負載可達40KG
| 滾珠絲桿驅動 | ||||||||||||
| 型號規格 | MS-MS130 | MS-MS170 | MS-MS200 | |||||||||
| 電機功率 | 400W | 400w/750w | 750w | |||||||||
| 電機轉速 | *3000 | *3000 | *3000 | |||||||||
| 滾珠絲桿導程-螺距 | 5 | 10 | 20 | 32 | 5 | 10 | 20 | 40 | 5 | 10 | 25 | 40 |
| 最高速度 | 250 | 500 | 1000 | 1600 | 250 | 500 | 1000 | 2000 | 250 | 500 | 1250 | 2000 |
| 水平負載 | 110 | 88 | 40 | 30 | 120 | 110/120 | 75/83 | 22/43 | 150 | 150 | 105 | 43 |
| 垂直負載 | 35 | 30 | 10 | 8 | 40/55 | 30/50 | 14/25 | 7/12 | 80 | 60 | 22 | 13 |
| 額定推力 | 1388 | 694 | 347 | 218 | 1388/2553 | 694/1281 | 347/640 | 174/320 | 2553 | 1281 | 600 | 320 |
| 行程范圍 | 50-1100MM/50行程遞增 | 50-1400MM/50行程遞增 | 50-2000MM/50行程遞增 | |||||||||
| 絲桿外經 | 16(20) | 16 | 20(25) | 20 | 25 | 20 | ||||||
| 重復位置精度 | C7(C) ±0.01 | |||||||||||
| C5(P) ±0.006 | ||||||||||||
| 導軌規格 | W15XH12-2支 | W20XH15-2支 | W23XH18-2支 | |||||||||
| 聯軸器 | 10x14(11)* | 10x14(配400w)12x19(配750w) | 16x19 | 12x19 | ||||||||
| 感應器 | EE-SX674(NPN) | |||||||||||
